PLACAPRE
PLACAPRE é um software que auxilia o engenheiro/projetista no dimensionamento, verificação e detalhamento de placas pré-moldadas de concreto — em concreto armado (CA) e em concreto protendido com pré-tração (CP).
O programa segue as recomendações da ABNT NBR 6118:2023, NBR 9062:2017, NBR 6120:2019 e NBR 8681:2003, com as seguintes verificações e dimensionamentos:
- Esforços biaxiais nas três fases: saque, içamento e serviço;
- Dimensionamento à flexão e verificação;
- Flechas em ELS — transitória (saque, inércia bruta) e de serviço (Branson);
- Abertura de fissuras (ELS-W)
- Análise transitória de fabricação/manuseio (NBR 9062:2017) e verificação de aberturas/furos (§13.2.5);

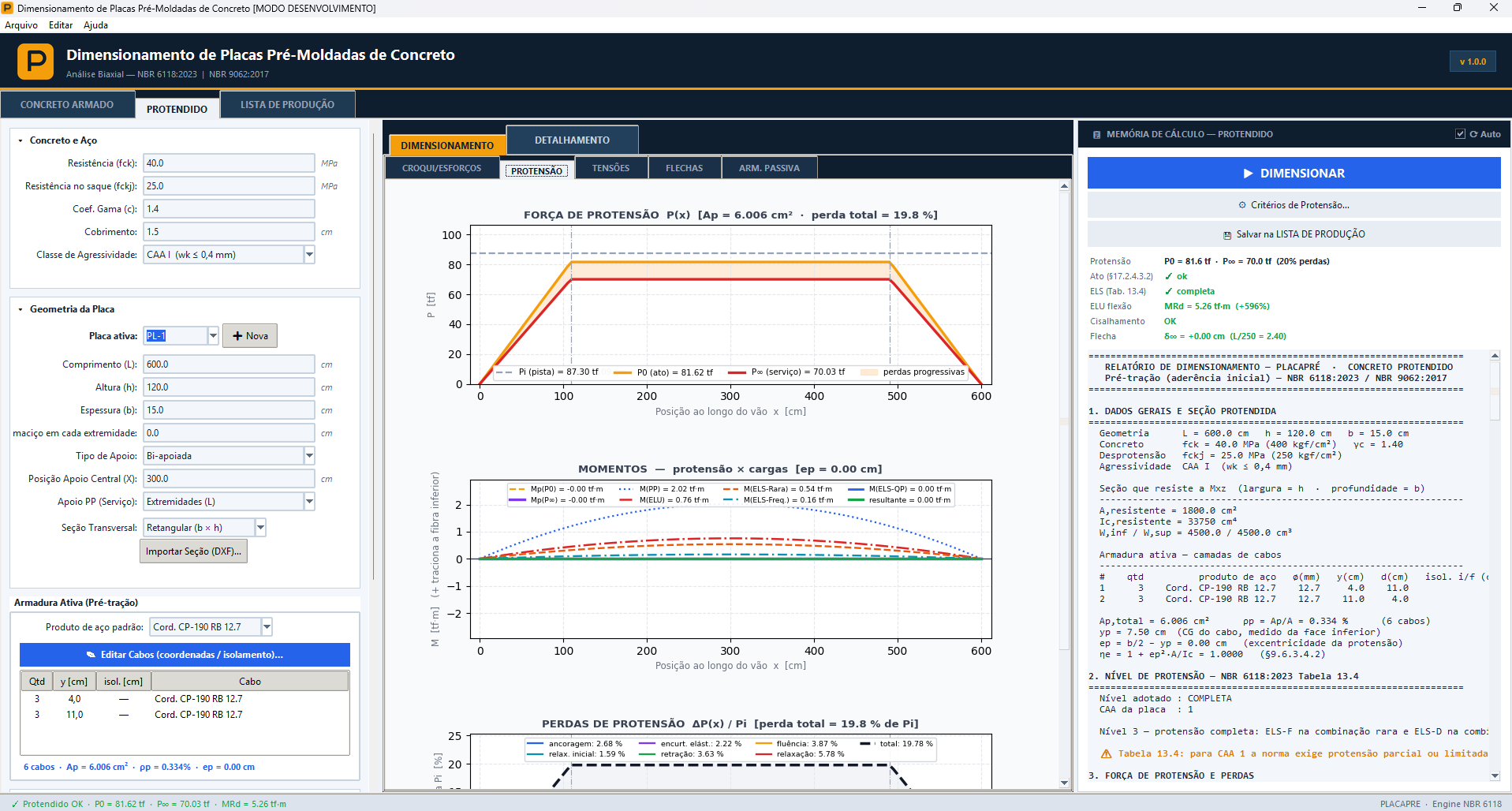

- Concreto protendido (pré-tração): perdas, ato, ELS por nível de protensão, ELU com armadura ativa, flechas em Estádio I e fretagem.

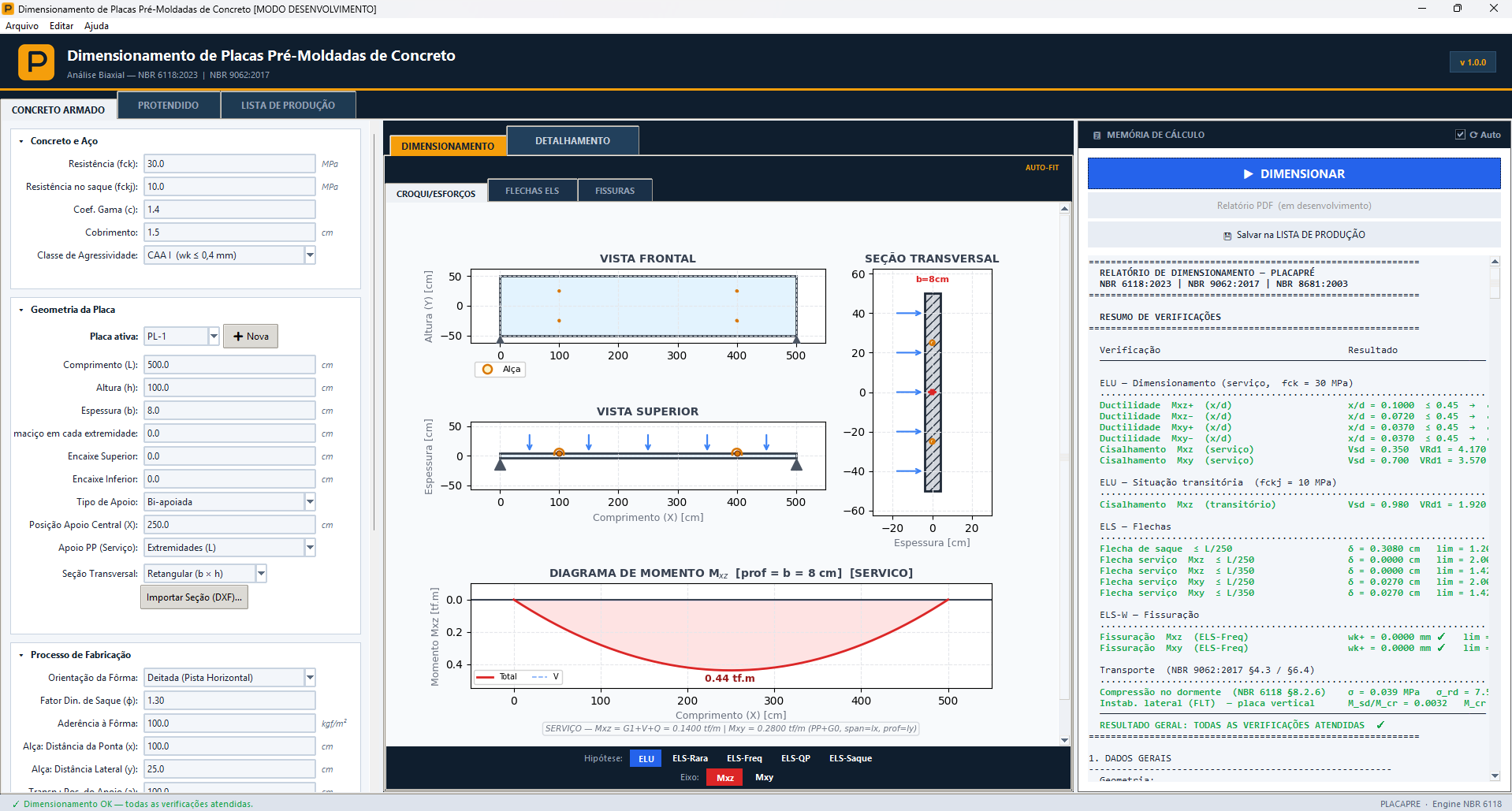

Os resultados dos cálculos são apresentados na forma de memorial em texto, que pode ser exportado. Também é possível a exportação de listas de aço e do detalhamento para programas de gerenciamento de fábrica.
Detalhamento

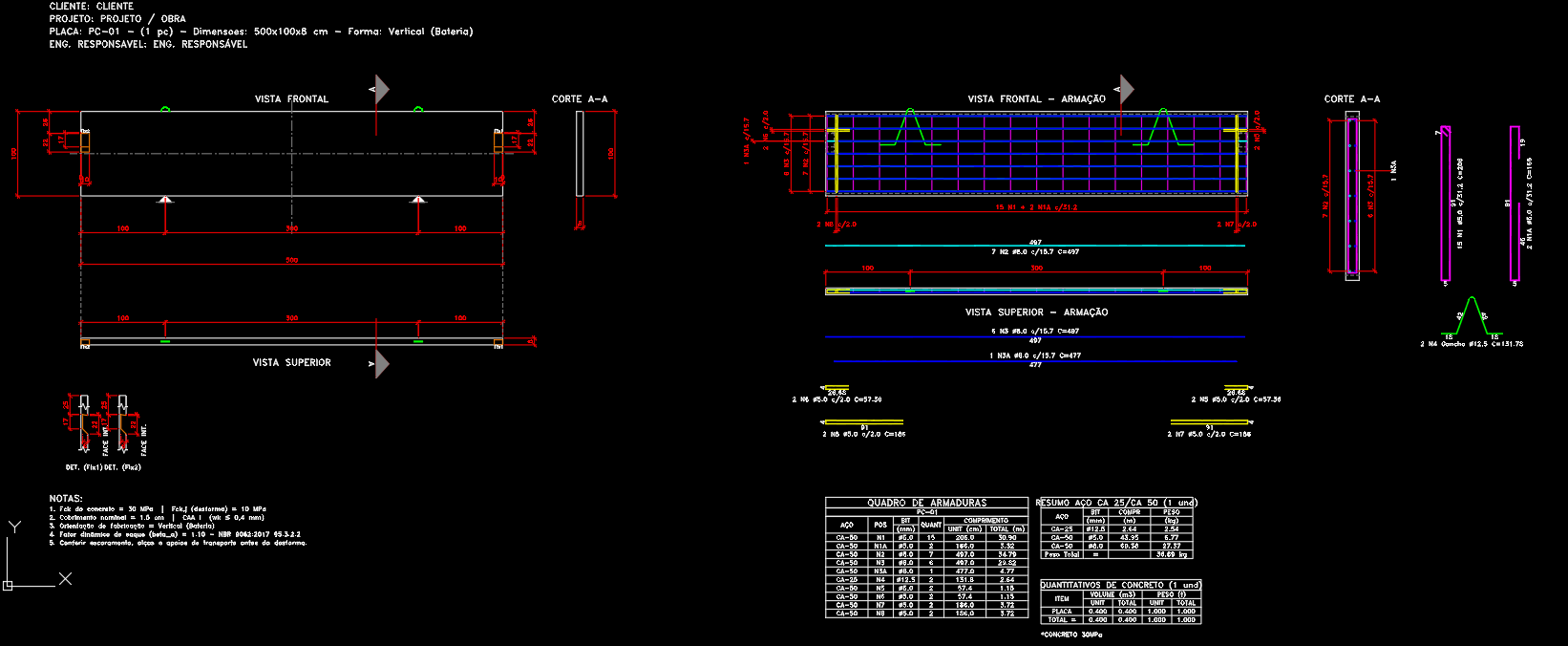

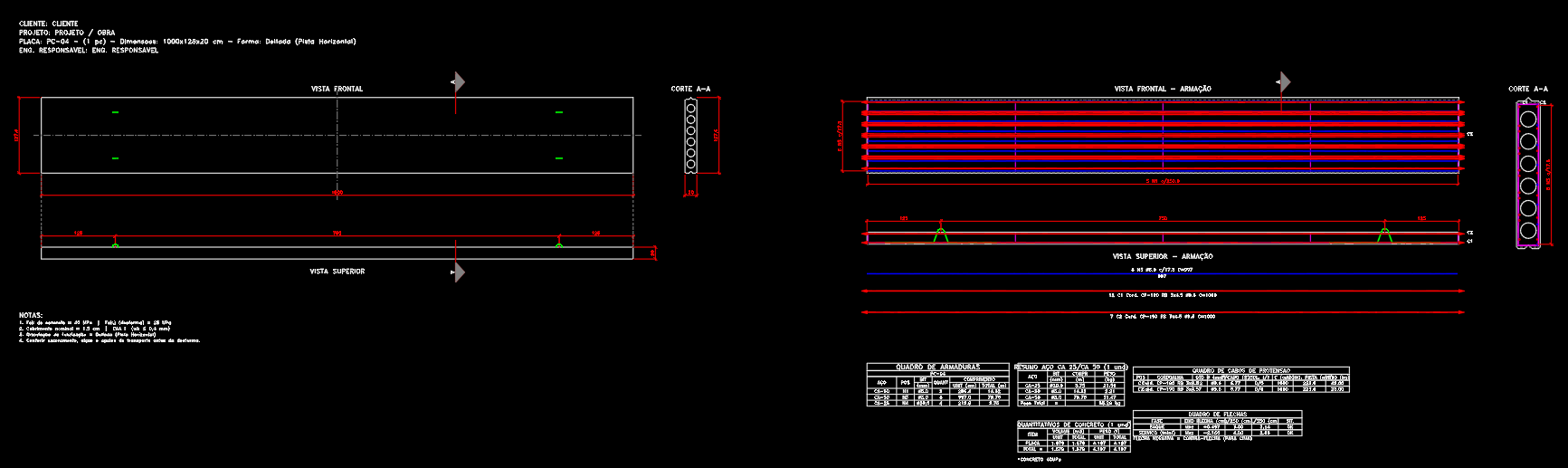

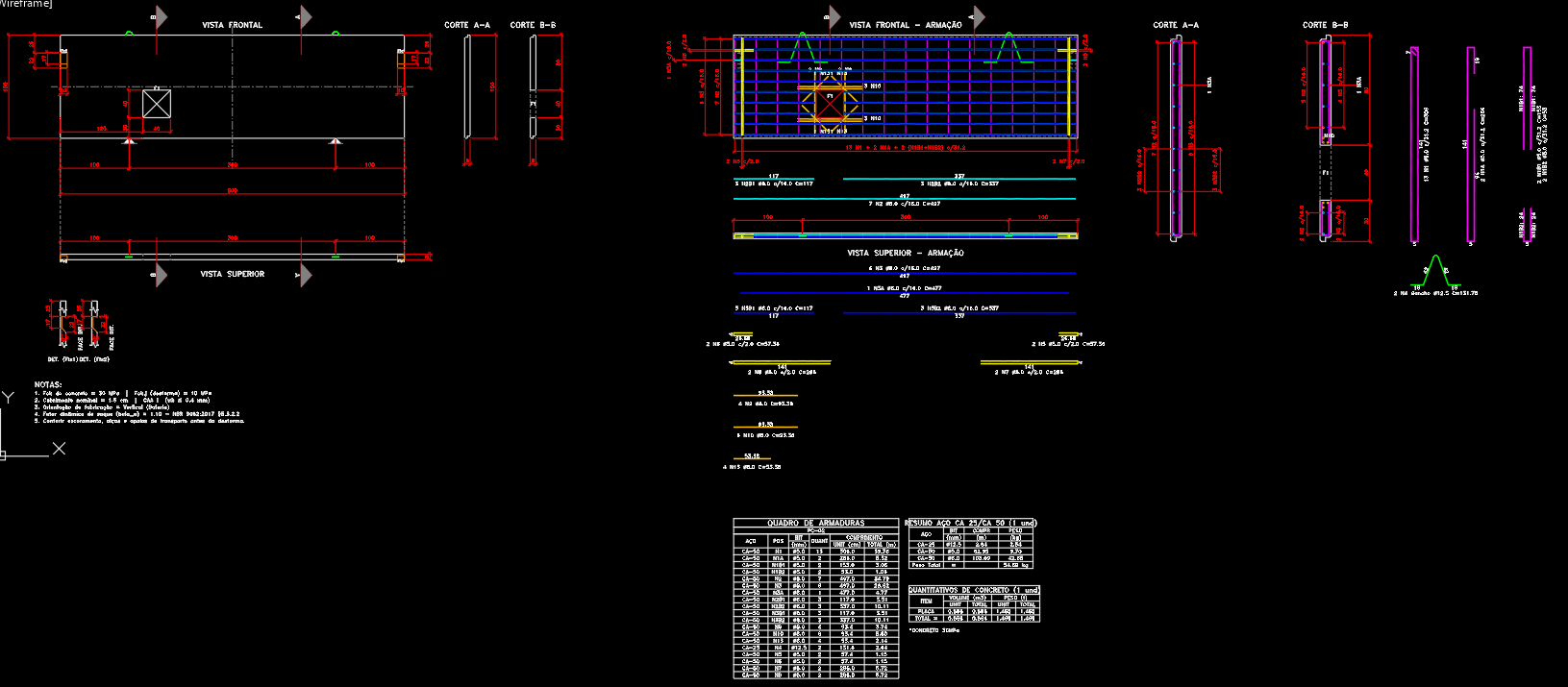

O programa gera um desenho com planta, elevação, cortes, detalhe das barras/cabos e tabela de aço com resumo, contendo todas as cotas e informações necessárias para a execução da peça.
Este detalhamento é exportado no formato ".DXF", que pode ser aberto e editado no Autodesk AutoCAD.
